正航儀器整理金屬材料彈性模量和泊松比試驗試驗設備
一、試驗設備
1、 量具
1.1 游標卡尺:測量試樣長度，最小分度不大于0.05 mm。
1.2 千分尺:測量試樣的直徑或?qū)挾取⒑穸龋钚》侄炔淮笥?.002 mm 。
1.3 天平:稱量試樣質量，感量不大于0.001 g 。
1.4 測溫裝置:在不同溫度下試驗中用來測量試樣的環境溫度，用校準后的熱電偶測量，測溫裝置的準確度應達到士0.5 .C.其位置應接近試樣中部，注意與試樣的距離應不大于5 mm ，同時不要觸及試樣。
二、 共振測量裝置

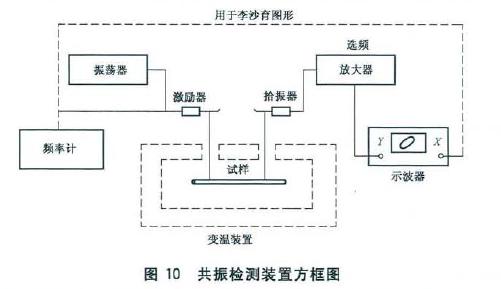

可完成不同溫度下性能檢測的裝置如圖10 所示。用數字頻率計來完成引致試樣共振的振蕩器輸出頻率的測量;按功能的不同，換能器分為激勵器與拾振器兩種;以選頻放大器內附的交流電壓表檢測共振信號。若需要以李沙育圖形來判斷虛假共振，應將振蕩器與放大器的輸出分別供給示波器的水平與垂直偏轉極。
1、 音頻振蕩器
在100 Hz 到不小于30 kHz 范圍內有連續可變的頻率輸出;在一般測量中，在任一確定位置上的頻率漂移應低于0.1 Hz/ min ，其輸出功率應可保證所用激勵換能器能夠激發質量在規定范圍內的任何試樣.
三、數字頻率計
可用于振動周期測量的計數式頻率計。測量誤差不大于0.01 Hz ，其晶振穩定度應不低于
1 0-8 /d量級。
四、 換能器
1 、依藕合方式和被測試樣的質量、共振頻率的不同而選擇不同類型的換能器. 在所檢測的試樣頻率變化的范圍內，激勵的輸出功率損失應不大于3 dB ，拾振器應有盡可能好的頻率響應。

2、一般可用壓電式換能器，如盒式的壓電陶瓷換能器;如果試樣質量較小(一般為5g ..15 g) ，可用晶體唱頭。對于矩形桿，亦可以動圈式揚聲器作為激勵器，以耳塞機作為拾振器。
五、 選頻放大器
其輸入阻抗應與拾振換能器的阻抗匹配，頻率范圍應可滿足測試需要，對共振信號的測試靈敏度應不低于1μV. 推薦采用鎖定放大器或配有帶通濾波器的傳聲放大器。
六、示波器
頻響范圍及靈敏度應能滿足測試需要的通用示波器。
